AJL-RING

Portada/Oftalmología/Córnea y Refractiva/AJL-RING
Permalink Gallery

AJL-RING Instrumental quirúrgico

AJL-RING Instrumental quirúrgico

Sólo apto para implantación de AJL-RING (Zona óptica 5,0 mm BASE 600 μm y 6,0 mm BASE 800 μm)
Referencia
AJL-TKR111*
AJL-TKR110*
AJL-TKR105*
AJL-TKR101*
AJL-TKR102*
AJL-TKR102.01*
Instrumental
Pinzas de fijación
Kremer.
Pinza McPherson
modificada.
Manipulador Sinskey doble.
Marcador
Méndez.
Marcador óptico
doble 5 mm.
Marcador óptico
doble 6 mm.
Indicación
Fijación del ojo durante incisión.
Introducción del anillo de AJL-RING en el túnel.
Marcaje del eje visual con extremo exterior.
Inserción/extracción del anillo de AJL-RING en el túnel.
Visualización de ejes sobre
la córnea.
Marcaje de la incisión y
posición de los anillos AJL-RING
Referencia
DK-5-330-1*
AJL-TKR104*
AJL-TKR103*
AJL-TKR113*
Instrumental
Bisturí de diamante.
Predelaminador.
Espátula de Suárez.
Guía de Bicalho.
Indicaciones
Incisión (punta cuadrada).
Apertura de la incisión, inicio del bolsillo corneal.
Realización del bolsillo corneal, inicio del túnel.
Guiado en la inserción de las espátulas.
PROCEDIMIENTO MANUAL
imagenes-instrumental-3-1.jpg imagenes-instrumental-4.jpg
Referencia
AJL-TKR107*
AJL-TKR109*
AJL-TKR106*
AJL-TKR108*
6120A*
Instrumental
Espátula izda. 5 mm. (CCW)
Espátula izda. 6 mm. (CCW)
Espátula dcha. 5 mm. (CW)
Espátula dcha. 6 mm. (CW)
Caja de esterilización de plástico.
Indicaciones
También llamados disectores corneales.
Crea un túnel para el alojamiento de los anillos intraestromales AJL-RING
Mantenimiento y esterilización
del instrumental.
PROCEDIMIENTO CON BOMBA DE VACÍO
Referencia
KV2000*
7K5000*
KV10478-2*
Instrumental
Bomba de vacío.
Tubing set.
Anillo de succión.
Indicaciones
Dispositivo médico diseñado para estabilizar la cornea y facilitar la creación de túneles
corneales durante la cirugía de implantación de anillos intracorneales.
Conector entre la bomba y el anillo de succión.
Es necesario para que el sistema funcione. El flujo está controlado por la bomba de vacío, que monitoriza la presión.
Puerto para la unión a una fuente de vacío.
Centra y estabiliza los separadores
corneales en la córnea durante la disección de los túneles instraestromales.
ReferenciaAJLF50LAJLF60LAJLF50RAJLF60R
AT11211*
AJLFT5
AJLFT6*
InstrumentalEspátula izda. 5 mm. (CCW)Espátula izda. 6 mm. (CCW)Espátula dcha. 5 mm. (CW)Espátula dcha. 6 mm. (CW)
Centrador del anillo de succión.
Accesorio de inspección de espátula corneal.
Indicación
También llamados disectores corneales.
Crea un túnel para el alojamiento de los anillos intraestromales AJL-RING
Alinear el anillo de succión
con la marca de eje visual realizada al inicio de la intervención.
Examina la concentricidad y la planaridad de la hoja del separador corneal.

* Instrumental comun para las zonas opticas tanto de 5mm, como de 6mm.

For privacy reasons YouTube needs your permission to be loaded.
I Accept

MÁS INFORMACIÓN

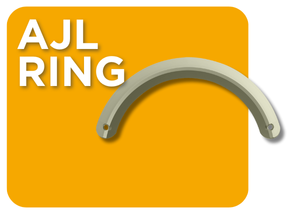

AJL-RING
Permalink Gallery

AJL-RING

AJL-RING

AJL-RING

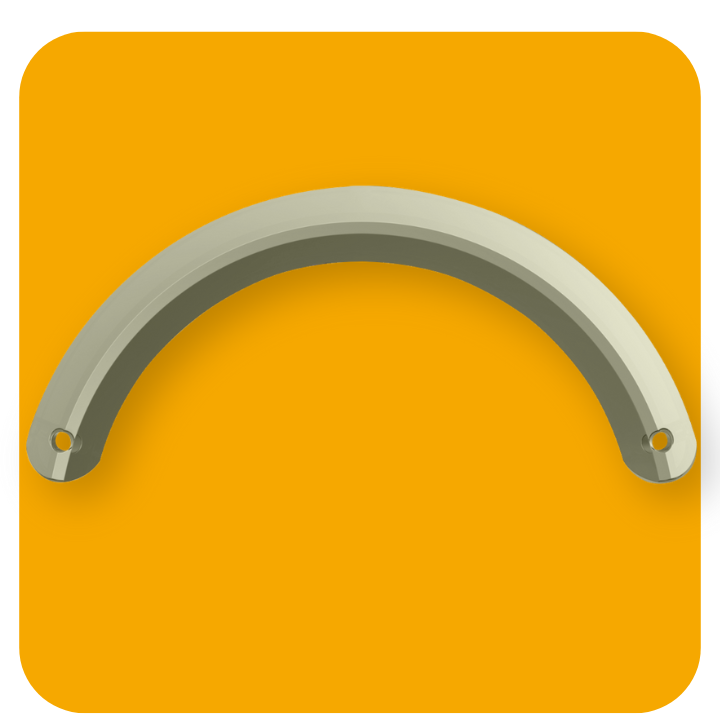

Segmento de anillo intracorneal (ICRS)

AJL-RING está formado por una amplia variedad de ICRS con longitud de arco variable, zona óptica variable y presenta una sección triangular fija de 0,60 o 0,80 mm de anchura de base. Cada ICRS posee un orificio de 0,20 mm de diámetro en los extremos para facilitar su manipulación durante la cirugía

Especificaciones Técnicas

ReferenciaAJL-RING
Nombre de marcaAFR (zona óptica de 5 mm) y AFR6 (zona óptica de 6 mm).
DefiniciónSegmento de anillo intracorneal (ICRS)
Longitud de arco90°, 120°, 140°, 150°, 160°, 180°, 210°, 300°, 320°
*Consultar disponibilidad de otras longitudes de arco según necesidad
Grosor0.15, 0.20, 0.25, 0.30, 0.35 mm
IndicacionesLa indicación correcta para el AJL RING exige un minucioso estudio de las aberraciones ópticas y una evaluación de las condiciones topográficas y paquimétricas de la córnea, además de un examen visual completo. A modo general, la
implantación del AJL-RING podrá ser contemplada en los casos de agudeza visual reducida debido al:

- Queratocono
- Degeneración marginal pelúcida
- Ectasia corneal post-LASIK
- Aberraciones ópticas post-queratoplastia penetrante
Descripción del
producto		AJL-RING está formado por una amplia variedad de ICRS con longitud de arco variable, zona óptica variable, y presenta una sección triangular fija de 0,60 o 0,80 mm de anchura de base. Cada ICRS posee un orificio de 0,20 mm de diámetro en los extremos, para facilitar su manipulación durante la cirugía.
MaterialLas referencias AFR/AFR6 están fabricados en PMMA Yellow (filtro UV y filtro para la luz azul)
Método de
esterilización		Óxido de etileno (ETO).
PresentaciónSegmento individual estéril de un solo uso
Caducidad4,5 años
  CE 0318

Zona ópticaAFR= Zona óptica de 5 mm
AFR6= Zona óptica de 6 mm
Grosor0.15 mm, 0.20 mm, 0.25 mm, 0.30 mm, 0.3 5 mm
Ángulo90°, 120°, 140°, 150°, 160°, 180°, 210°, 300°, 320°
* Consultar disponibilidad de otras longitudes de arco según necesidad.
Ficha técnica

Referencia: AFRXXYYY

Referencia: AFR6XXYYY

Ejemplos

AFR15160:

  • Anillo AJL-RING Óptica 5mm
  • Grosor de 0,15 mm
  • Ángulo de 160°

AFR620150:

  • Anillo AJL-RING Óptica 6mm
  • Grosor de 0,20mm
  • Ángulo de 150°

XX=Grosor del anillo

YYY=Ángulo del anillo

For privacy reasons YouTube needs your permission to be loaded.
I Accept
For privacy reasons YouTube needs your permission to be loaded.
I Accept

NOMOGRAMA KERATOCONUS

El nomograma desarrollado por AJL Ophthalmic, S.A. le ayudara con todos los cálculos necesarios en la elección de la utilización de segmentos AJL-RING, AJL pro+ e Intacs para el tratamiento de diversas patologías.

ACCESO NOMOGRAMA
