Ferrara Ring

Portada/Oftalmología/Córnea y Refractiva/Ferrara Ring
Permalink Gallery

Ferrara Ring Instrumental quirúrgico

Ferrara Ring Instrumental quirúrgico

Sólo apto para implantación de FERRARA RING™ (Zona óptica 5,0 mm BASE 600 μm y 6,0 mm BASE 800 μm)
Referencia
AJL-TKR111*
AJL-TKR110*
AJL-TKR105*
AJL-TKR101*
AJL-TKR102*
AJL-TKR102.01*
Instrumental
Pinzas de fijación
Kremer.
Pinza McPherson
modificada.
Manipulador Sinskey doble.
Marcador
Méndez.
Marcador óptico
doble 5 mm.
Marcador óptico
doble 6 mm.
Indicación
Fijación del ojo durante incisión.
Introducción del anillo de Ferrara en el túnel.
Marcaje del eje visual con extremo exterior.
Inserción/extracción del anillo de Ferrara en el túnel.
Visualización de ejes sobre
la córnea.
Marcaje de la incisión y
posición de los anillos Ferrara Ring
Referencia
DK-5-330-1*
AJL-TKR104*
AJL-TKR103*
AJL-TKR113*
Instrumental
Bisturí de diamante.
Predelaminador.
Espátula de Suárez.
Guía de Bicalho.
Indicaciones
Incisión (punta cuadrada).
Apertura de la incisión, inicio del bolsillo corneal.
Realización del bolsillo corneal, inicio del túnel.
Guiado en la inserción de las espátulas.
PROCEDIMIENTO MANUAL
imagenes-instrumental-3-1.jpg imagenes-instrumental-4.jpg
Referencia
AJL-TKR107*
AJL-TKR109*
AJL-TKR106*
AJL-TKR108*
6120A*
Instrumental
Espátula izda. 5 mm. (CCW)
Espátula izda. 6 mm. (CCW)
Espátula dcha. 5 mm. (CW)
Espátula dcha. 6 mm. (CW)

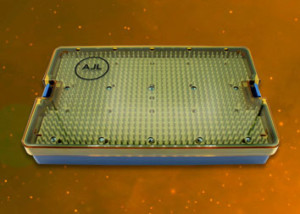

Caja de esterilización de plástico.
Indicaciones
También llamados disectores corneales.
Crea un túnel para el alojamiento de los anillos intraestromales Ferrara
Mantenimiento y esterilización
del instrumental.
PROCEDIMIENTO CON BOMBA DE VACÍO
Referencia
KV2000*
7K5000*
KV10478-2*
Instrumental
Bomba de vacío.
Tubing set.
Anillo de succión.
Indicaciones
Dispositivo médico diseñado para estabilizar la cornea y facilitar la creación de túneles
corneales durante la cirugía de implantación de anillos intracorneales.
Conector entre la bomba y el anillo de succión.
Es necesario para que el sistema funcione. El flujo está controlado por la bomba de vacío, que monitoriza la presión.
Puerto para la unión a una fuente de vacío.
Centra y estabiliza los separadores
corneales en la córnea durante la disección de los túneles instraestromales.
ReferenciaAJLF50LAJLF60LAJLF50RAJLF60R
AT11211*
AJLFT5
AJLFT6*
InstrumentalEspátula izda. 5 mm. (CCW)Espátula izda. 6 mm. (CCW)Espátula dcha. 5 mm. (CW)Espátula dcha. 6 mm. (CW)
Centrador del anillo de succión.
Accesorio de inspección de espátula corneal.
Indicación
También llamados disectores corneales.
Crea un túnel para el alojamiento de los anillos intraestromales Ferrara
Alinear el anillo de succión
con la marca de eje visual realizada al inicio de la intervención.
Examina la concentricidad y la planaridad de la hoja del separador corneal.

* Instrumental comun para las zonas opticas tanto de 5mm, como de 6mm.

For privacy reasons YouTube needs your permission to be loaded.
I Accept

MÁS INFORMACIÓN

Ficha técnica
Anillos Ferrara
Permalink Gallery

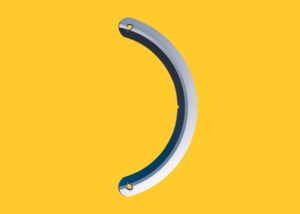

Ferrara Ring

Ferrara Ring

ESPECIFICACIONES

ReferenciaFERRARA RING™
Nombre de marcaAFR (zona óptica de 5 mm) y AFR6 (zona óptica de 6 mm).
DefiniciónImplantes corneales intraestromales.
Arco90°, 120°, 140°, 150°, 160°, 180°, 210°, 300°, 320° *Otras longitudes de arco a petición.
Grosor0.15, 0.20, 0.25, 0.30, 0.35 mm
IndicacionesLa indicación correcta de los implantes Ferrara Ring requiere una evaluación detallada
de las condiciones topográficas y paquimétricas de la córnea, además de un completo
examen visual.
• Queratocono progresivo.
• Queratocono con intolerancia a lentes de contacto.
• Deformación corneal inducida por lentes de contacto (Síndrome de Harstein).
• Astigmatismo post queratoplastia penetrante.
• Ectasia corneal post Lasik.
• Astigmatismo post queratotomía radial.
• Degeneración marginal pelúcida.
Descripción del
producto		El anillo FERRARA RING™ consta de un segmento semicircular con arco de longitud
multiples y sección triangular fija: AFR (0,60 mm de base) y AFR6 (0,80 mm de base).
Se trata de un implante de un solo uso. Cada segmento tiene un orificio de 0,20 mm en
cada extremo para facilitar su implantación.
MaterialPolimetilmetacrilato (PMMA) con filtro natural para luz azul.
Método de
esterilización		Óxido de etileno (ETO).
PresentaciónSegmento individual estéril, no pirogénico.
Caducidad4,5 años
  Producto con marcado CE

TABLA DE REFERENCIAS PARA PEDIDOS

Zona ópticaAFR= Optical Ferrara Óptica 5 mm
AFR6= Optical Ferrara Óptica 6 mm
Grosor0.15 mm, 0.20 mm, 0.25 mm, 0.30 mm, 0.35 mm.
Ángulo90°, 100°, 110°, 120°, 130°, 140°, 150°, 160°, 170°,
180°, 190°, 200°, 210°, 300°, 320°, 330°, 340°.

Referencia: AFRXXYYY

Referencia: AFR6XXYYY

Ejemplos

AFR15160:

  • Anillo Ferrara Óptica 5mm
  • Grosor de 0,15 mm
  • Ángulo de 160°

AFR620150:

  • Anillo Ferrara Óptica 6mm
  • Grosor de 0,20mm
  • Ángulo de 150°

XX=Grosor del anillo

YYY=Ángulo del anillo

For privacy reasons YouTube needs your permission to be loaded.
I Accept
For privacy reasons YouTube needs your permission to be loaded.
I Accept

MÁS INFORMACIÓN

Ficha técnica
Publicaciones científicas
Web Ferrara
Anillo 300º
Anillo 320º

NOMOGRAMA KERATOCONUS

El nomograma desarrollado por AJL Ophthalmic, S.A. le ayudara con todos los cálculos necesarios en la elección de la utilización de segmentos Ferrara e Intacs para el tratamiento de diversas patologías.

ACCESO NOMOGRAMA
